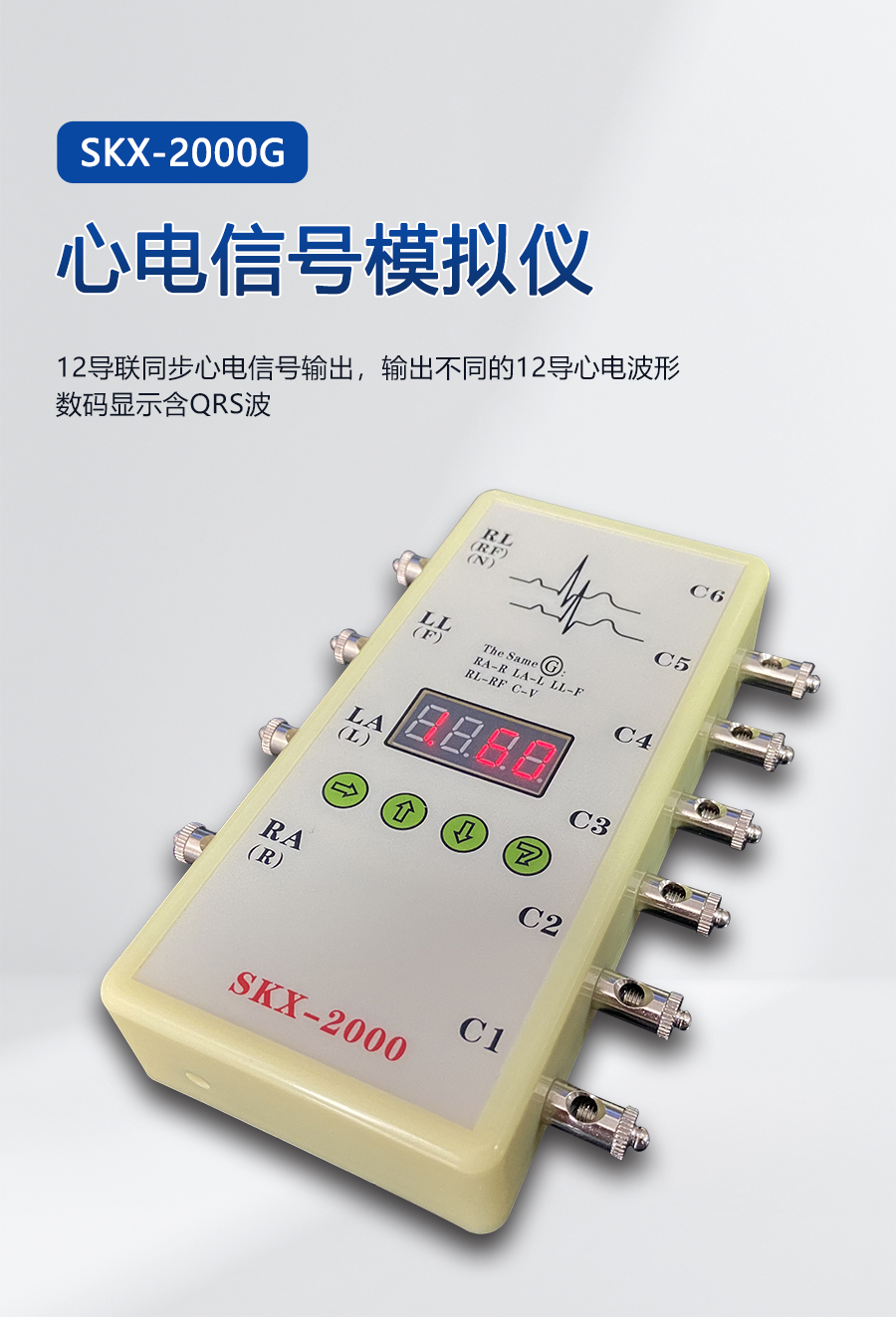

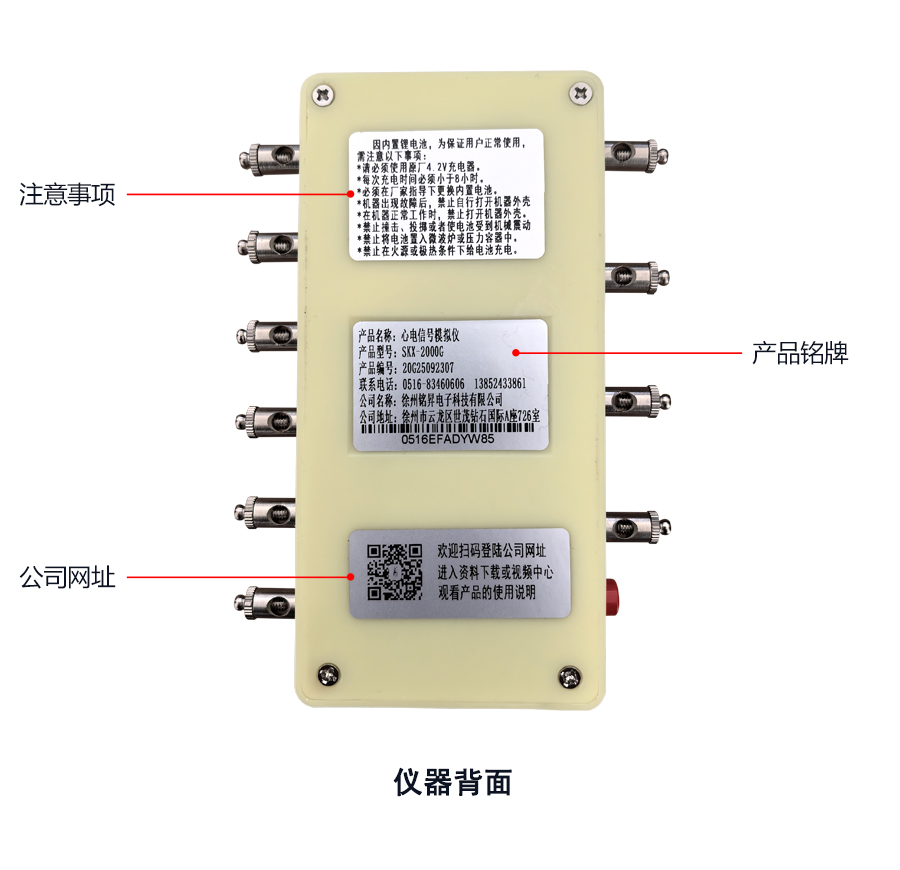

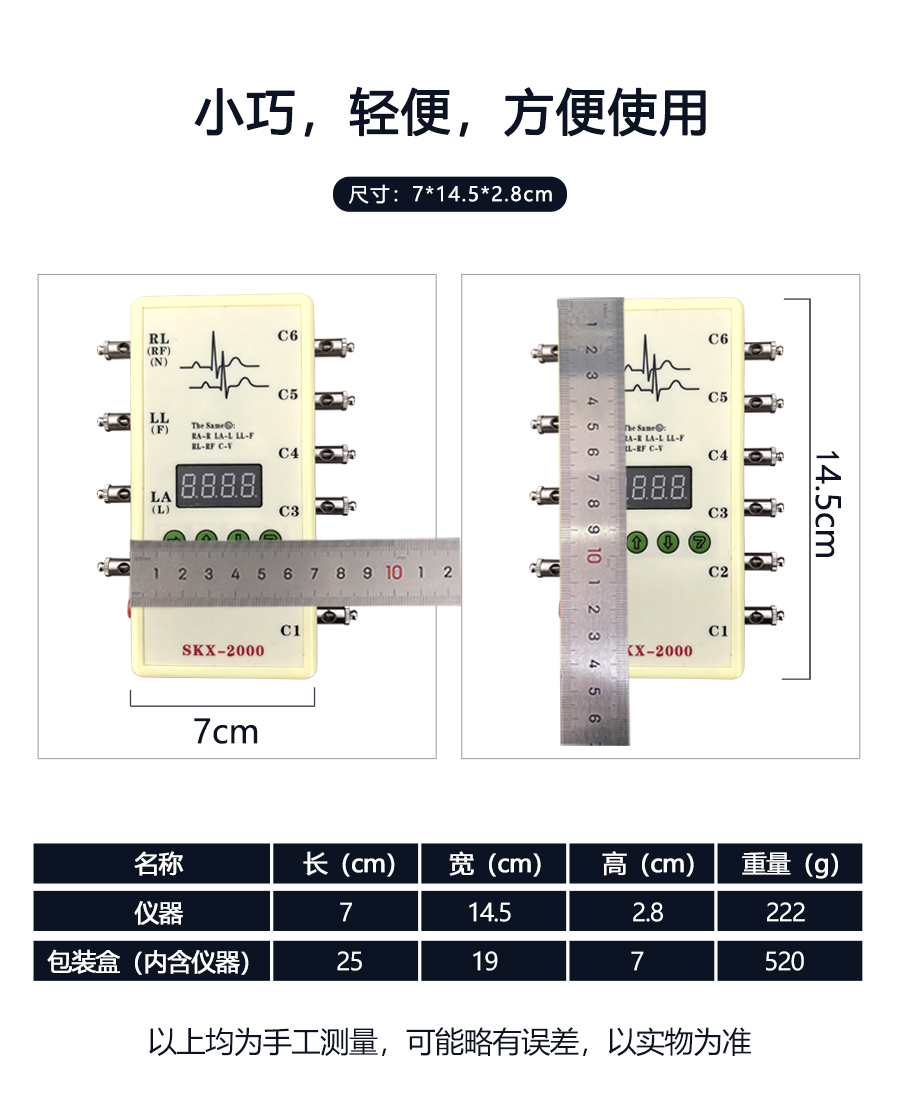

SKX-2000G 心電信號模擬儀中文介紹 SKX-2000G ECG Simulator English Introduction
功能特點： Functional Features:
★ 10個萬用連接頭，可以連接任意心電類產品。 ★ Ten universal connectors, capable of connecting any electrocardiogram-related products.
★ 12導聯同步心電信號輸出，輸出不同的12導心電波形。 ★ 12-lead synchronous electrocardiogram signal output, providing different 12-lead electrocardiogram waveforms.
★ 內置高性能CPU，可以模擬輸出標準心率 ★ It is equipped with a high-performance CPU, which can simulate and output the standard electrocardiogram
為60bpm的心電波形。 waveform with a heart rate of 60 beats per minute.

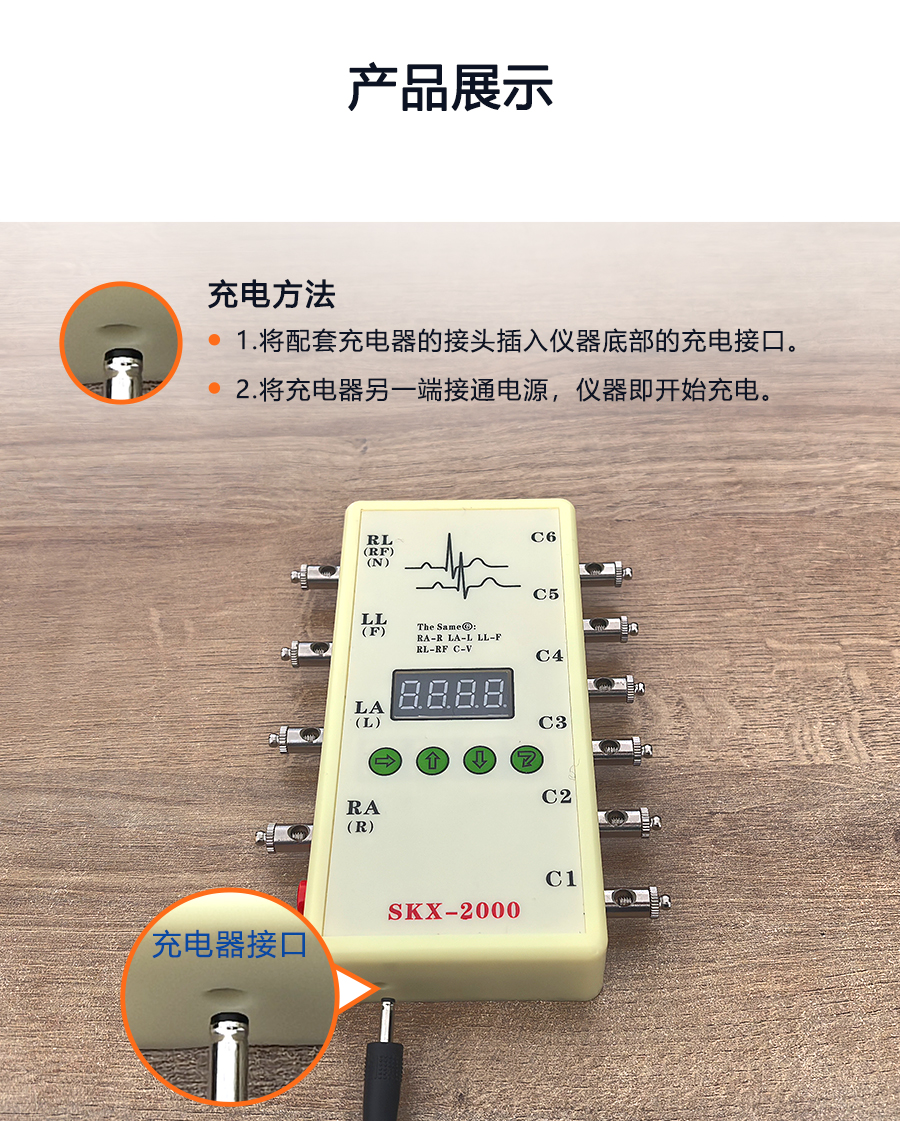

★ 內置大容量鋰電池，外置專用充電器。 ★ Built-in large-capacity lithium battery, with a dedicated external charger.
★ 系統具有自動休眠功能，電池過沖、過放保護功能。 ★ The system has the functions of automatic sleep mode and protection against battery overcharging and
overdischarging.
★ 數碼管顯示波形代碼，及頻率、幅度等參數內容。 ★ The digital tube displays the waveform code, as well as parameters such as frequency and amplitude.
★ 按鍵操作,更改波形種類、波形頻率、幅度等參數。 ★ Press the buttons to change parameters such as waveform type, waveform frequency, and amplitude.
波形種類 Waveform types
1. 采集人體正常的心電波形 1. Collect normal electrocardiogram waveforms of the human body.
2. 標準心率波形(尖角波)，用于檢測心率范圍 2. Standard heart rate waveform (sharp-angled wave), used for detecting the heart rate range
3. 模擬心率不齊波形 3. Simulate arrhythmia waveforms
4. 方波，檢測心電低頻特性及掃描速度 4. Square wave, for detecting the low-frequency characteristics of the electrocardiogram and scanning speed
5. 正弦波，檢測心電高頻性能 5. Sine wave, detecting the high-frequency performance of electrocardiogram
6. 呼吸波形，檢測監護儀的阻抗式呼吸 6. Respiratory waveform, used to detect the impedance-type breathing of the monitoring device
7. 1mV定標信號，檢測幅度范圍 7. 1 mV calibration signal, detection amplitude range
8. 設置波形幅度參數 8. Set waveform amplitude parameters
9. 改變基部寬度的三角波形 9. Triangular waveform with variable base width
10. 前置起搏信號的QRS波形 10. Pre-paced QRS waveform
11. 標準QRS波形 11. Standard QRS waveform
12. 起搏信號 12. Pacing signal
13. 疊加三角波形的正弦波 13. Sine wave superimposed with triangular waveforms
波形參數介紹： Waveform Parameter Introduction:
1. 正常心電波形 1. Normal electrocardiogram waveform
★ 心率設置范圍：10bpm-200bpm ★ Heart rate setting range: 10 bpm - 200 bpm
★ 信號幅度固定 ★ The signal amplitude is fixed
2. 正負三角波形 2. Positive and negative triangular waveforms
★ 頻率范圍：10bpm-400bpm；（初始數值：75 bpm） ★ Frequency range: 10 bpm - 400 bpm; (Initial value: 75 bpm)
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV） ★ Amplitude range: 0.1mV - 4mV (10: 0.1mV, 400: 4mV)
★ 2種模式,模式一：正向波形，模式二：負向波形 ★ Two modes: Mode One: Positive waveform, Mode Two: Negative waveform
通過組合鍵進行選擇 selected by using the combination keys
3. 模擬心率不齊波形 3. Simulated irregular heart rate waveform
★ 頻率范圍：10bpm-250bpm（初始數值：80 bpm） ★ Frequency range: 10 bpm - 250 bpm (Initial value: 80 bpm)
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV） ★ Amplitude range: 0.1mV - 4mV (10: 0.1mV, 400: 4mV)
★ 2種模式，模式一：大波形在下；模式二：大波形在上； ★ There are two modes. Mode one: The large waveform is at the bottom; Mode two: The large waveform is at the top.
通過組合鍵進行選擇。 They can be selected by using the combination keys.
4. 模擬心率不齊波形 3. Simulated irregular heart rate waveform
★ 頻率范圍：10bpm-250bpm（初始數值：80 bpm） ★ Frequency range: 10 bpm - 250 bpm (Initial value: 80 bpm)
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV） ★ Amplitude range: 0.1mV - 4mV (10: 0.1mV, 400: 4mV)
8. 信號幅度設置 8. Signal amplitude setting
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV） ★ Amplitude range: 0.1mV - 4mV (10: 0.1mV, 400: 4mV)
★ 請注意，此幅度設置將影響到除正常心電波形外的所有波形 ★ Please note that this amplitude setting will affect all waveforms except the normal electrocardiogram waveform
4. 方波
★ 頻率范圍：0.1Hz-10Hz（10：1Hz 100：10Hz）；（初始數值：1 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
5. 正弦波形
★ 頻率范圍：1Hz-100Hz；（初始數值：10 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 可以在波形上疊加直流分量，范圍是0.1mV-3mV（10：0.1mV，300:4mV）
★ 通過組合鍵，選擇需要改變的參數，模式一：頻率；模式二：疊加的直流分量（10：0.1mV，400：4mV）
6. 模擬呼吸波形（可能對部分機型無信號）
★ 頻率范圍：1-100次/分。（初始數值：15 bpm）
★ 請注意，呼吸導聯為RA-LL，基線阻抗為1K
7. 定標波形1mV
★ 頻率范圍：30bpm-60bpm
★ 脈沖寬度：100ms
8. 信號幅度設置
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始數值：100）
★ 請注意，此幅度設置將影響到除正常心電波形外的所有波形。
9. 帶有起搏信號的心電波形
★ 脈沖波形的寬度：1ms-30ms；（初始數值：30）
★ 頻率范圍：20bpm-250bpm；（初始數值：80ms）
A. 寬度可調的三角波形
★ 波形幅度：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始數值：100）
★ 頻率范圍：固定60次/S
★ 寬度調整范圍：2ms-400ms；（初始數值：100ms）
b. 模擬心電波形
★ T波的幅度設置范圍：0.01mV-2mV；（初始數值：10：0.1mV）
★ 波形頻率設置范圍：20bpm-300bpm；（初始數值：75bpm）
★ QRS波形的幅度范圍：0.1mV-2mV；（初始數值：1mV）
★ QRS波形寬度范圍：10ms-150ms；（初始數值：80ms）
C. 起搏信號（脈沖波形）
★ 此波形共2種，分別為正負方向的脈沖波形，邊沿變化為300us。
★ 單位為0.1毫秒
d. 疊加了0.5Hz三角波的正弦波形
★ 可以設置三角波形的幅度
注意：
① 本模擬器上電后自動產生波形1的正常心電波形。
② 模擬器的LED顯示管，為防止用戶在使用過程中忘記關閉電源，系統設計為當24小時內沒有操作按鍵時，CPU將進入待機狀態，以便節電，再次開機
將正常工作。按任意按鍵則計時歸零。

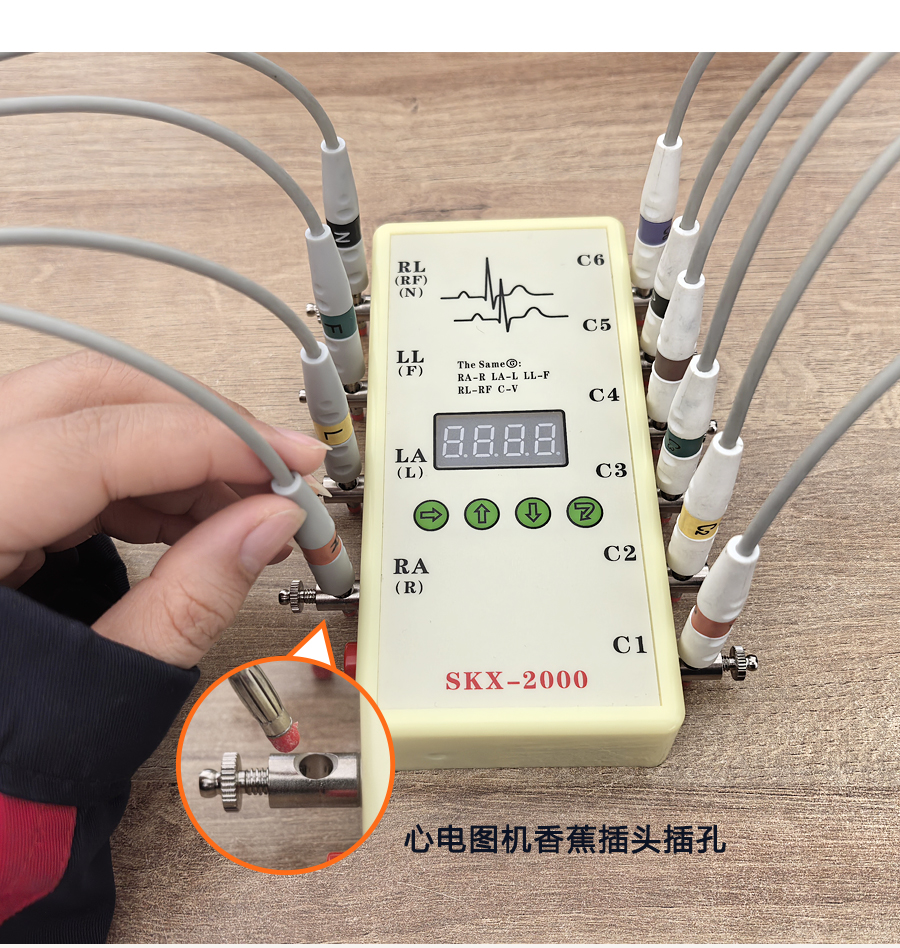

③ 心電圖機接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（右腿），C1-C6胸導

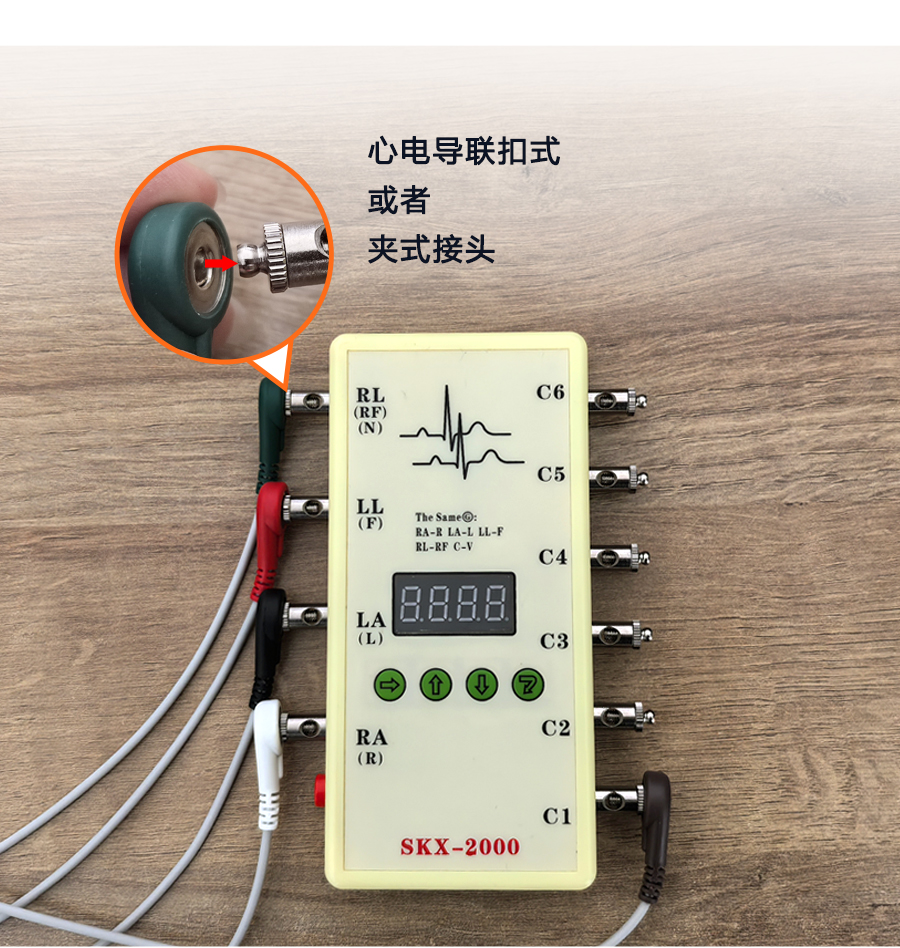

④ 監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）
⑤ 三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）
⑥ 歐標對應接法：L-LA R-RA RF(N)-RL F-LL C-V

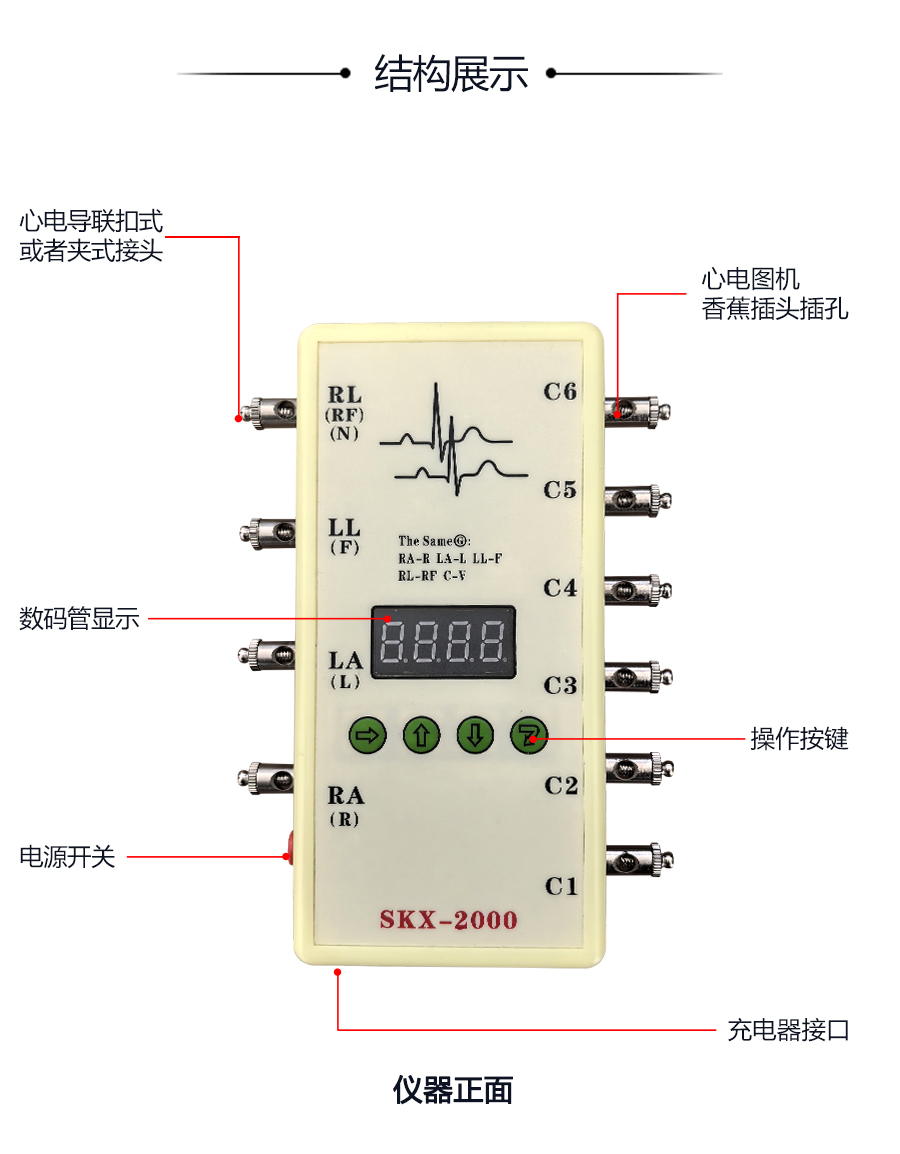

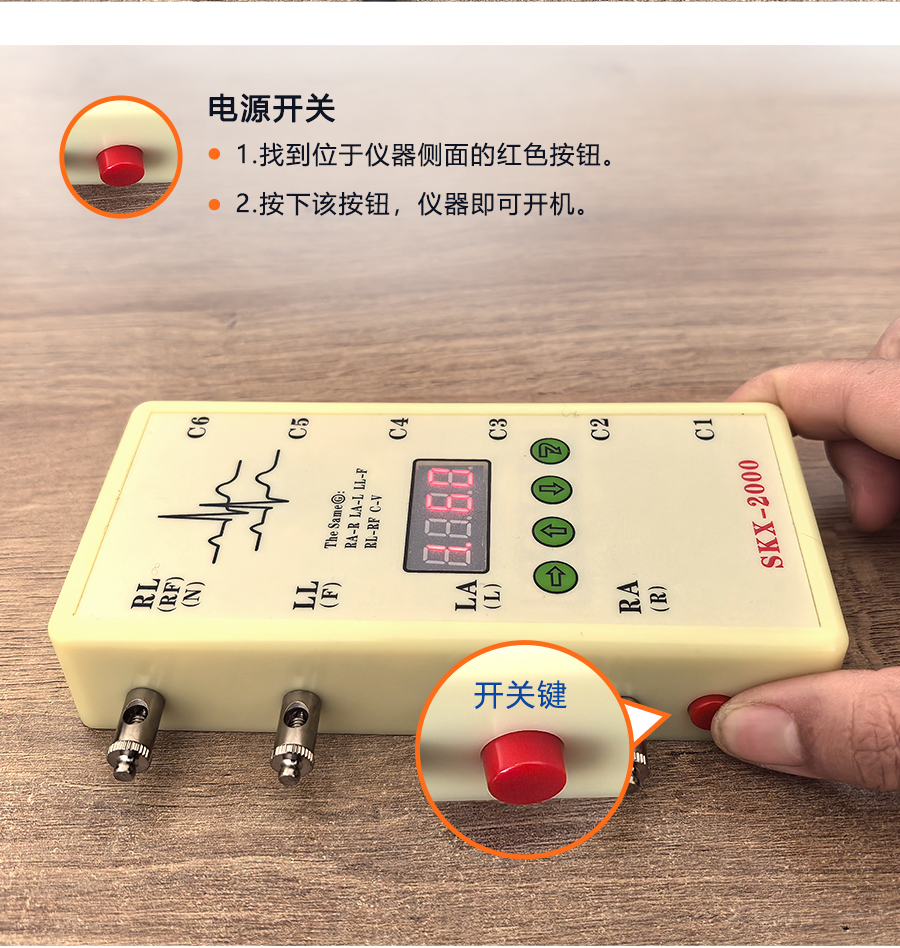

按鍵說明
一共有四個按鍵，依次為選擇鍵、增加鍵、減小鍵、確認鍵，另外還有一組組合鍵
選擇鍵
此按鍵用來選擇要改變的參數，共有4個LED管來顯示4個代碼，從左到右，分別代表顯示的內容，
1代表波形代碼，2-4代表要更改的參數（2是數值的百位，3代表十位，4代表個位）
LED管右下腳的亮點，表示現在選擇的內容；可以進行更改。
增加鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
減小鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
確認鍵
當參數更改完畢后，此鍵確認后將確認參數的更改，并產生相應的波形。
組合鍵
按下選擇鍵的同時，再按下確認鍵，松開確認鍵，松開選擇鍵，這時表示選擇了一次組合鍵，再次按下確認鍵后將顯示不同的內容。
SKX-2000G 心電信號模擬儀器使用說明
功能特點：
★ 10個萬用連接頭，可以連接任意心電類產品。
★ 12導聯同步心電信號輸出，輸出不同的12導心電波形。
★ 內置高性能CPU，可以模擬輸出標準心率為60bpm的心電波形。
★ 內置大容量鋰電池，外置專用充電器。
★ 系統具有自動休眠功能，電池過沖、過放保護功能。
★ 數碼管顯示波形代碼，及頻率、幅度等參數內容。
★ 按鍵操作,更改波形種類、波形頻率、幅度等參數。
波形種類
1. 采集人體正常的心電波形
2. 標準心率波形(尖角波)，用于檢測心率范圍
3. 模擬心率不齊波形
4. 方波 檢測心電低頻特性及掃描速度
5. 正弦波 檢測心電高頻性能
6. 呼吸波形 檢測監護儀的阻抗式呼吸
7. 1mV定標信號 檢測幅度范圍
8. 設置波形幅度參數
9. 改變基部寬度的三角波形
10. 前置起搏信號的QRS波形
11. 標準QRS波形
12. 起搏信號
13. 疊加三角波形的正弦波
波形參數介紹：
1. 正常心電波形
★ 心率設置范圍：10bpm-200bpm；（初始數值：60 bpm）
★ 信號幅度固定
2. 正負三角波形
★ 頻率范圍：10bpm-400bpm；（初始數值：75 bpm）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2種模式,模式一：正向波形；模式二：負向； 通過波形，通過組合鍵進行選擇
3. 模擬心率不齊波形
★ 頻率范圍：10bpm-250bpm（初始數值：80 bpm）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2種模式，模式一：大波形在下；模式二：大波形在上；通過組合鍵進行選擇。
4. 方波
★ 頻率范圍：0.1Hz-10Hz（10：1Hz 100：10Hz）；（初始數值：1 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
5. 正弦波形
★ 頻率范圍：1Hz-100Hz；（初始數值：10 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 可以在波形上疊加直流分量，范圍是0.1mV-3mV（10：0.1mV，300:4mV）
★ 通過組合鍵，選擇需要改變的參數，模式一：頻率；模式二：疊加的直流分量（10：0.1mV，400：4mV）
6. 模擬呼吸波形（可能對部分機型無信號）
★ 頻率范圍：1-100次/分。（初始數值：15 bpm）
★ 請注意，呼吸導聯為RA-LL，基線阻抗為1K
7. 定標波形1mV
★ 頻率范圍：30bpm-60bpm
★ 脈沖寬度：100ms
8. 信號幅度設置
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始數值：100）
★ 請注意，此幅度設置將影響到除正常心電波形外的所有波形。
9. 帶有起搏信號的心電波形
★ 脈沖波形的寬度：1ms-30ms；（初始數值：30）
★ 頻率范圍：20bpm-250bpm；（初始數值：80ms）
A. 寬度可調的三角波形
★ 波形幅度：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始數值：100）
★ 頻率范圍：固定60次/S
★ 寬度調整范圍：2ms-400ms；（初始數值：100ms）
b. 模擬心電波形
★ T波的幅度設置范圍：0.01mV-2mV；（初始數值：10：0.1mV）
★ 波形頻率設置范圍：20bpm-300bpm；（初始數值：75bpm）
★ QRS波形的幅度范圍：0.1mV-2mV；（初始數值：1mV）
★ QRS波形寬度范圍：10ms-150ms；（初始數值：80ms）
C. 起搏信號（脈沖波形）
★ 此波形共2種，分別為正負方向的脈沖波形，邊沿變化為300us。
★ 單位為0.1毫秒
d. 疊加了0.5Hz三角波的正弦波形
★ 可以設置三角波形的幅度
注意：
① 本模擬器上電后自動產生波形1的正常心電波形。
② 模擬器的LED顯示管，為防止用戶在使用過程中忘記關閉電源，系統設計為當24小時內沒有操作按鍵時，CPU將進入待機狀態，以便節電，再次開機
將正常工作。按任意按鍵則計時歸零。
③ 心電圖機接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（右腿），C1-C6胸導
④ 監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）
⑤ 三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）
⑥ 歐標對應接法：L-LA R-RA RF(N)-RL F-LL C-V
按鍵說明
一共有四個按鍵，依次為選擇鍵、增加鍵、減小鍵、確認鍵，另外還有一組組合鍵
選擇鍵
此按鍵用來選擇要改變的參數，共有4個LED管來顯示4個代碼，從左到右，分別代表顯示的內容，
1代表波形代碼，2-4代表要更改的參數（2是數值的百位，3代表十位，4代表個位）
LED管右下腳的亮點，表示現在選擇的內容；可以進行更改。
增加鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
減小鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
確認鍵
當參數更改完畢后，此鍵確認后將確認參數的更改，并產生相應的波形。
組合鍵
按下選擇鍵的同時，再按下確認鍵，松開確認鍵，松開選擇鍵，這時表示選擇了一次組合鍵，再次按下確認鍵后將顯示不同的內容。
