儀器特點及功能介紹

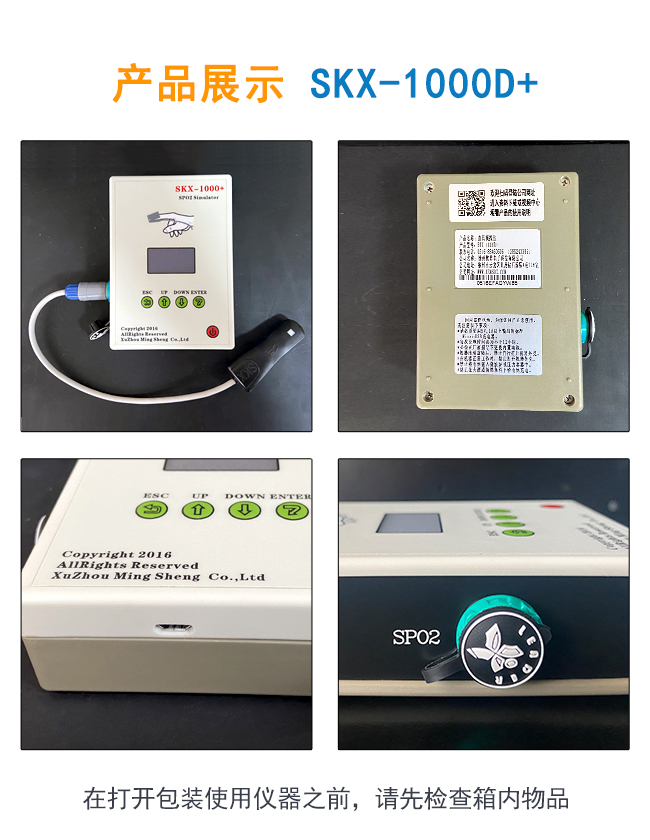

SKX-1000D+血氧飽和度模擬儀是徐州銘昇公司專業開發的一款用于測量血氧飽和度類產品開發及檢測的信號模擬工具，由于其可以產生不同曲線、
不同脈搏幅度的模擬光學信號，是開發測量血氧類產品的必備首選工具，其具有寬廣的信號幅度范圍，可以模擬出多種強度、頻率的血氧類信號，是開發
測量血氧類產品的重要工具。本模擬儀同時具有對血氧測量產品的檢測功能，用于檢測血氧類產品的各項參數指標是否可以到達國家標準要求。后續章節
將詳細介紹檢測過程中的設置等。

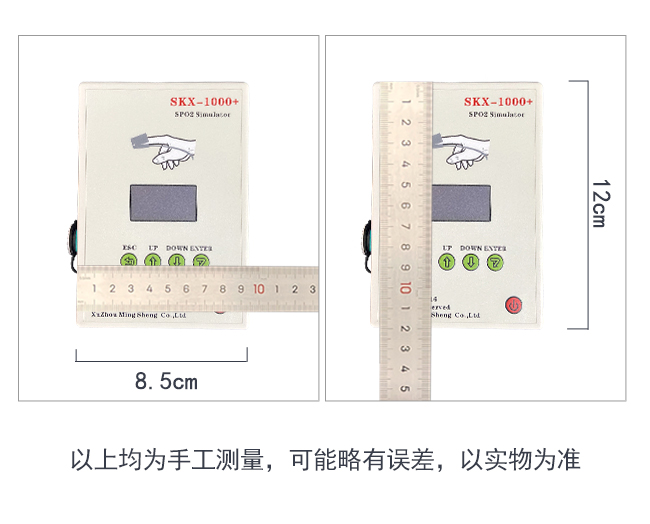

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長（cm） | 寬 | 高 | 重量 |
儀器 | 8.5 | 12 | 3.2 | 192.5 |
包裝盒（內含儀器） | 25 | 19 | 7 | 488 |
SKX-2000SUP＋型 心電信號模擬儀 特點如下
SKX-1000D+特點如下：
★ 內置18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出。選配標準的micro usb通用接口電源充電器。
★ 采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。
★ 采用OLED顯示屏，顯示菜單內容。
★ 簡單的按鍵操作，菜單管理，使用簡單方便。
★ 內置中英文的波形設置說明，輕松了解波形設置及參數選擇。
★ 本模擬儀為透射式血氧光學模擬儀器。
血氧部分性能介紹：
外置式模擬手指，可以方便連接任何血氧類檢測儀器；
是一款透射式多功能光學模擬儀，內置常用的BCI、Nellcor、Minary、Masimo四種波形曲線；
血氧飽和度模擬范圍：
80%、85%、90%、98%，4點數值檢測校準，誤差≤1%；
60%、65%、70%、75%，4點數值檢測校準，誤差≤2%；
脈率模擬范圍：
30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240bpm,共8個測試點，誤差≤1bpm；
脈搏強度范圍：
1%、2%、4%、5%、10%、20%
注：市面上面常見的大廠家生產的血氧類產品，采用的曲線大多數是NELLCOR曲線，少量的是BCI，邁瑞系列產品請選擇對應的Minary曲線；品牌監護
儀如果標注有MASIMO標志的儀器，請使用對應的MASIMO曲線。由于產品的數據庫不一定涵蓋國內外所有的儀器，因此可能對一些儀器的血氧不
能進行檢測或檢測數值有差距，歡迎反饋到我公司進行產品改進及升級！
儀器使用時的注意事項
① 因?yàn)檠躏柡投葯z測時需要對應的是光學信號，因此在使用本模擬儀時，請盡量避免在強光照射下進行檢測，可能引起數值的偏差，特別是數字血氧
進行檢測時，必要的時候可以使用一些遮光設施進行光線遮擋；
② 本模擬儀的模擬手指具有正反（或者上下）的方向性，只有且必需在方向正確的前提下，才能進行正常的工作；
③ 當模擬儀工作時，如果連接使用充電器，則可能增加ECG波形的工頻干擾，一般情況下，儀器的心電模塊部分會過濾這部分干擾，呼吸波形的干擾可
能大一些，會產生并疊加正弦波信號，血氧飽和度的模擬波形，也會引起波形疊加工頻干擾；
④ 本模擬儀上電后自動產生血氧飽和度數值為98，脈率為80，脈搏強度為5%，NELLCOR曲線的血氧參數數據和代碼是6的正常心電波形、呼吸率為
15bpm的呼吸波形；
⑤ 當連續一分鐘內沒有按鍵操作時，屏幕將會自動關閉，按任一按鍵后屏幕恢復顯示，在屏幕關閉后，指示燈開始工作，每5秒閃爍一次；屏幕恢復顯
示后，指示燈停止閃爍；
⑥ 當使用NELLCOR或者邁瑞曲線時，請必須選擇660nm/905nm的血氧探頭，這樣易于和臨床數據保持一致性；當使用BCI或曲線時，請使用
660nm/940nm的血氧探頭，這樣易于和臨床數據保持一致性；當選擇MASIMO曲線時，請使用MASIMO原裝探頭。
SKX-1000D+模擬儀的待機工作時間
① 當電量顯示為0%的時候開機狀態下，模擬儀可以再工作1分鐘后自動關機，如果選擇任意按鍵，則定時關機進行延時，直至1分鐘內無按鍵處理后自動
關機；
② 當電量顯示為10%的時候開機狀態下，模擬儀可以再工作5分鐘后自動關機，如果選擇任意按鍵，則定時關機進行延時，直至5分鐘內無按鍵處理后自
動關機；
③ 當電量低于0%時模擬儀，將不能再次開機；
具體操作可以觀看視頻， 公司微信訂閱號：xzmsdz 查看產品選型。
說明書下載地址：SKX-1000D+操作說明書
視頻操作網址：SKX-1000+系列視頻講解
操作視頻網址：測試邁瑞監護儀的操作方法
視頻操作觀看密碼：XZMSDZ
視頻操作網址：SKX-1000+操作（高清）視頻
