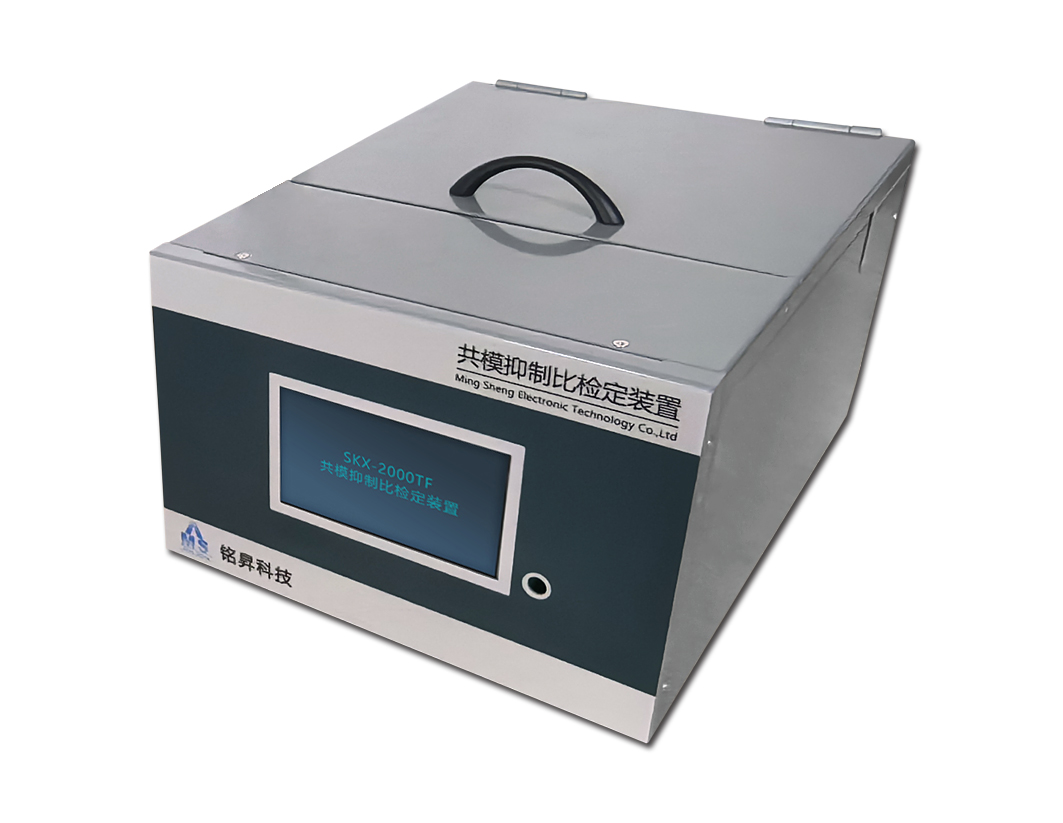

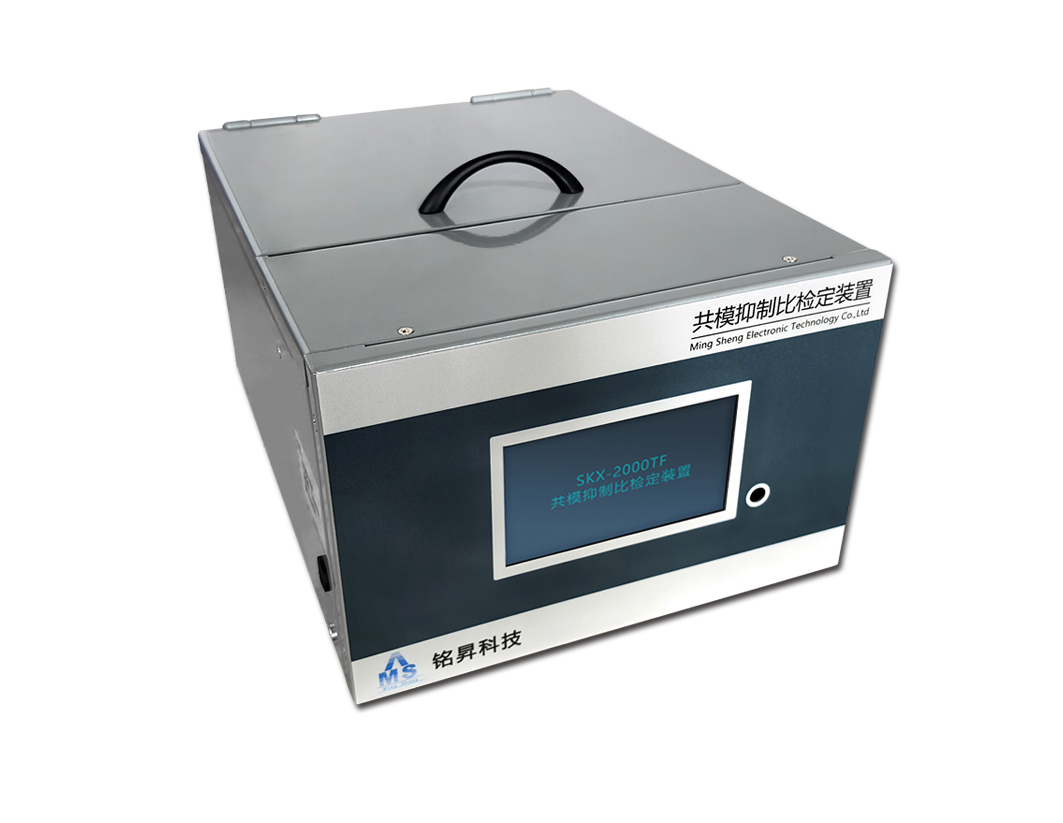

共模抑制比檢定裝置 SKX-2000TF型
符合GB9706.225、GB9706.227、GB9706.247、YY1079、YY1139、YY0782、YY0885、
IEC60601-2-25、IEC60601-2-27、IEC60601-2-47 的共模抑制比和系統噪聲的測試
產品標準配置
1、采用4.3寸彩色顯示屏，全觸摸屏操作；
2、供電電源為直流9-12V，連接充電器后直接開機；
3、內置10個通用心電接頭，可以連接扣式，夾式，香蕉插等多種心電導聯線；
4、采用菜單式界面操作，更改參數更加方便，參數配置顯示明顯，更改簡單、方便、快捷，方便用戶設置。
性能參數
★ 偏置：無偏置、+300偏置、-300偏置
★ 頻率：50Hz，60Hz，100Hz，120Hz
★ 幅度：1V~10V 連續可調（有效值）
1、原理：
共模抑制比檢定裝置原理圖如下圖所示：
G為一個正弦信號源，有效值20V，頻率可選50Hz、60Hz、100Hz和120Hz。
B點有接入共模電壓表（即屏幕顯示值）；
C1為100pF電容；
CT為0-100pF可調電容，可用通過儀器面板調節；
③為±300mV極化電壓。
共模電壓輸出范圍：1V~10V連續可調（有效值）
2、共模抑制比測試操作步驟：
(1) 共模抑制比檢定裝置和被檢心電圖機均需接大地。
(2) 開機后預熱5分鐘，待共模電壓表穩定后，調節CT,使其顯示10±0.3V。
(3) 連接被檢心電圖機，設置靈敏度10mm/mV，記錄速度25mm/s。
(4) 通過按鍵依次選擇導聯，分別測量描計記波形幅度，取其最大者HC。
共模抑制比CMRR按下式計算：
CMRR=20lg(2.83*104*H0/HC)(dB),式中H0=10mm
或者查找對應表格計算共模抑制比。
3、系統噪聲測試操作步驟
4、裝置供電電源為直流9-12V。
